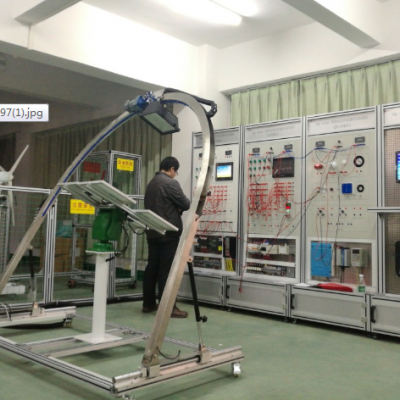

光伏组件控制系统

太阳光源模拟系统

1、金属卤素灯参数：

1）电压：220V
2）频率：50Hz
3）电流：1.36A
4）功率：100W

2、灯光亮度调节装置

1套

高精度追日传感器

1）输出电压：0-5V

2）控制精度：±0.1度

3）结构：四象限光传感器

1台

光伏组件追日跟踪机构

1）结构：一体式蜗轮蜗杆减速机

2）驱动：交流电机AC220V

3）轴数：双轴

4）水平旋转0-180°

5）垂直旋转0-90°

1套

*太阳运动轨迹模拟装置

1）X轴、Y轴、Z轴直线导轨

2）永磁步进电机：DC24V

3) 采用三维太阳空间追日原理

1套

*辐射传感器

1）须采用由中国气象局气象探测中心和工程技术研究中心组织的“太阳能资源观测利用气象传感器的研制项目"验收测试报告中规定的合格产品，并提供相关证明材料。

2）光谱范围 305-2800 nm

3）响应时间 15s

4）零点偏移  <10W/㎡

5）方位误差 <20W/㎡（1000W/㎡到80°）

6）工作温度 -40℃~+80℃

7）辐照度 0~2000W/㎡

8）灵敏度 7 - 14μV/W/m?

9）灵敏度温度误差 <0.1%/℃

1套

2

光伏组件发电系统

单晶硅太阳电池组件

1） 功率：10W

2） 误差：±5%

3）输出电压：17.2V
4）输出电流：1.17A
5）开路电压：21.4V
6）短路电流：1.27A
7)工作环境温度：≤45℃
8)尺寸：430×430×28mm

9)总功率：40W

4块

3

光伏供电系统

电源控制单元

由漏电保护断路器，AC220V和DC24V状态指示灯、电源插座组成

1套

光伏控制电源单元

由漏电保护断路器，AC220V和DC24V状态指示灯组成

1套

汇流单元

2 路输入1 路输出、防反，防雷，熔断保护

1套

威伦通液晶触摸屏

1）尺寸：10.1"

2）TFT 彩色液晶 LED背光

1套

充放电控制器

核心板，接口底板，信号处理板；稳压模块、控制模块、逆变模块；控制面板：风速、风向控制面板、数据显示面板，控制系统

1套

直流输入单元

1）电流表：PA1951-AK1G， DC 0-***

2）电压表：PZ195U-AK1G， DC 0-500V

3）通讯接口：RS485

1套

光伏供电控制单元

1）电池板跟踪方向：东、南、西、北

2）投光灯控制：灯1、灯2

3）投光灯运动方向：东西、 西东、停止

4）自动控制：启动和急停

1套

自动PLC控制仪

台达用于直接连接传感器和编码器.

1套

电阻

1）范围：0-1000Ω

2）带刻度，可无级可调

1套

5

逆变与负载系统

逆变输出显示单元

1）电流表：AC 0-***

2）电压表：AC 0-500V

3）通讯接口：RS485

1套

逆变控制电源单元

由漏电保护断路器，AC220V和DC24V状态指示灯组成

1套

逆变器

1）输入电压：DC12V

2）输入电压范围：DC9.5V-15.5V

3）输出电压：AC180-220V可调±5%

4)额定输出电流：1.4A

5)输出频率：50Hz-60Hz可调±0.5Hz

6)额定功率：300VA

7)输出波形：正弦波

8)波形失真：＜5%

9)转换效率：＞85%

10)测量点外引，为观察波形预留接口。

11)设备输入直流电压范围宽，结构合理，尽可能减少中间环节，系统可靠、稳定、效***、具备防反接、短路、过热等保护。

12)采用全开放结构，使学生能迅速掌握光伏发电系统的关键技术，同时可以进行多种算法研究。

根据以上基本要求，基于TI公司的TMS320LF2812 DSP）为控制核心，系统由主电路、检测调理电路和隔离电路等组成。

13)采用双CPU(一块DSP和一块单片机)结构，其中，DSP进行系统电压、电流、相位、频率等信号的采集和对DC/DC变换及DC/AC变换中的开关管进行控制，单片机实现系统设定、数据显示等，单片机和DSP之间通过通讯连接。可以进行单片机相关的实验，如：接口技术、数码显示、SCI通讯等等。

1套

开关电源

1）型号：DR-120-24

2）输入电压：AC 220V

3）输出电压：DC 24V

4）输出电流：***

1套

变频器

MM420-0.37Kw

1套

电机负载

1）功率：25W

2）电压：AC220V

3）转速：1300rpm

1套

舞台灯光负载

LED发光灯泡

1套

阀控密封式铅酸蓄电池

1）容量：12V 18Ah/20HR

2）重量：1.9kg

3）尺寸：345mm×195mm×20mm

4套

6

监控系统

工控机

包括6个串口和键盘鼠标，微软Window XP操作系统软件

1台

组态软件

组态王

1套

打印机

HP Deskjt 1000

1台

数据采集系统

1）频率范围：≥9kHz-3GHz

2）完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流

1套

*电源分析系统

能准确测试光伏方阵/组件在光源下I-V曲线，P-V曲线，Isc、Voc、Pmax、Vpm、Ipm、FF、EFF、Rs、Rsh和STC变换、发电量等电参数和太阳辐照度，环境温度，电池组件温度传感器光伏组件现场的工作环境参数；能够适应目前欧盟采用的IEC61853规定的组件鉴定测试;

1套

7

自动操作实验台

1）竖式网孔板基本结构：

 上方为整体模块代不锈钢实验面板，美观直接便利；

 下方为竖式网孔板，工具箱+4个滚轮

2）尺寸：800(长)×600（宽×2000(高)

3）外框架构成：

铝合金型材和不锈钢材料，内嵌喷塑不锈钢板，

钢板尺寸：1000mm×720mm

钢板厚度：3mm

钢板孔规格：

下方孔尺寸6×10mm，孔左右间距为6mm，

上下间距为6mm且错位8mm；

4）网孔板配有推拉式抽屉，抽屉采用型材外框、2mm钢板底部；

2套

8

通讯电缆

1）材质：双芯屏蔽线

2）线径：0.3mm?

1批
